USP5(BH) / 消耗部件列表
No. | 部件名称 | 型号 | 备注 | ||
① ②
③
④
⑤ |
烙铁头 |
请确认烙铁头的型号 | |||
加热器L 短型 | 100BHS-2510 | 附带锁紧套筒（更换用机构的外表为黑色） | |||
加热器L | 100BH-2510 | 附带锁紧套筒（更换用机构的外表为浅茶色） | |||
更换用机构(BHS用) | UMC-093-HBK | 更换用机构的外表为黑色 | |||
更换用机构 | UMC-090-HBK | 更换用机构的外表为浅茶色 | |||
※更换用机构不包含 ② 的加热器 | |||||
(长度400mm) | 长度700mm) | 长度1000m) | |||
S用送锡管（锡丝直径φ0.3） | PT03S-040 | PT03S-070 | PT03S-100 | ||
S用送锡管（锡丝直径φ0.4） | PT04S-040 | PT04S-070 | PT04S-100 | ||
S用送锡管（锡丝直径φ0.5） | PT05S-040 | PT05S-070 | PT05S-100 | ||
S用送锡管（锡丝直径φ0.6） | PT06S-040 | PT06S-070 | PT06S-100 | ||
S用送锡管（锡丝直径φ0.8） | PT08S-040 | PT08S-070 | PT08S-100 | ||
S用送锡管（锡丝直径φ1.0） | PT10S-040 | PT10S-070 | PT10S-100 | ||
S用送锡管（锡丝直径φ1.2） | PT12S-040 | PT12S-070 | PT12S-100 | ||
S用CC送锡管（锡丝直径φ0.5） | PT05SCC-040 PT05SCC-070 PT05SCC-100 | 「CC」表示是用于「Clean Cut Feeder」 | |||
S用CC送锡管（锡丝直径φ0.6） | PT06SCC-040 PT06SCC-070 PT06SCC-100 | ||||
S用CC送锡管（锡丝直径φ0.8） | PT08SCC-040 PT08SCC-070 PT08SCC-100 | ||||
S用CC送锡管（锡丝直径φ1.0） | PT10SCC-040 PT10SCC-070 PT10SCC-100 | ||||
标准送锡针头（锡丝直径φ0.3） | ND-21GP | 5个1套 | |||
标准送锡针头（锡丝直径φ0.4） | ND-20GP | 5个1套 | |||
标准送锡针头（锡丝直径φ0.5） | ND-19GP | 5个1套 | |||
标准送锡针头（锡丝直径φ0.6） | ND-18GP | 5个1套 | |||
标准送锡针头（锡丝直径φ0.8） | ND-17GP | 5个1套 | |||
标准送锡针头（锡丝直径φ1.0） | ND-16GP | 5个1套 | |||
标准送锡针头锡丝直径φ1.2） | ND-15GP | 5个1套 | |||
产品名称 | 型号 | 备注 | |

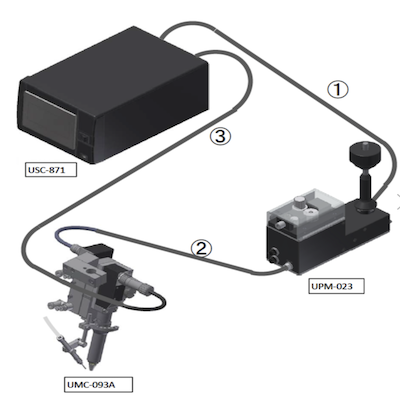

① ② |
送锡装置连接导线
焊头传感器关联导线 | WFC-871-5 WSC-871-10 |
导线长5m USC-871?UPM-023
导线长1000mm UPM-023?焊头 |
③ | 加热器导线(BH) |
WHC-881BH-5 | 导线长5m BH用 USC-871?加热器 |
No. 产品名称备注
① 滚轮送锡机构 023RF用 φ0.3 UPM-023RF-RU03
滚轮送锡机构 023RF用 φ0.4 UPM-023RF-RU04
滚轮送锡机构 023RF用 φ0.5 UPM-023RF-RU05
滚轮送锡机构 023RF用 φ0.6 UPM-023RF-RU06
滚轮送锡机构 023RF用 φ0.8 UPM-023RF-RU08
滚轮送锡机构 023RF用 φ1.0 UPM-023RF-RU10
滚轮送锡机构 023RF用 φ1.2 UPM-023RF-RU12
① 滚轮送锡机构 023CC用 φ0.5 UPM-023CC-RU05
滚轮送锡机构 023CC用 φ0.6 UPM-023CC-RU06
滚轮送锡机构 023CC用 φ0.8 UPM-023CC-RU08
滚轮送锡机构 023CC用 φ1.0 UPM-023CC-RU10
② 023RF入口树脂口 φ0.3 UPM-023RF-INZ03
023RF入口树脂口 φ0.4 UPM-023RF-INZ04
023RF入口树脂口 φ0.5 UPM-023RF-INZ05
023RF入口树脂口 φ0.6 UPM-023RF-INZ06
023RF入口树脂口 φ0.8 UPM-023RF-INZ08
023RF入口树脂口 φ1.0 UPM-023RF-INZ10
023RF入口树脂口 φ1.2 UPM-023RF-INZ12
